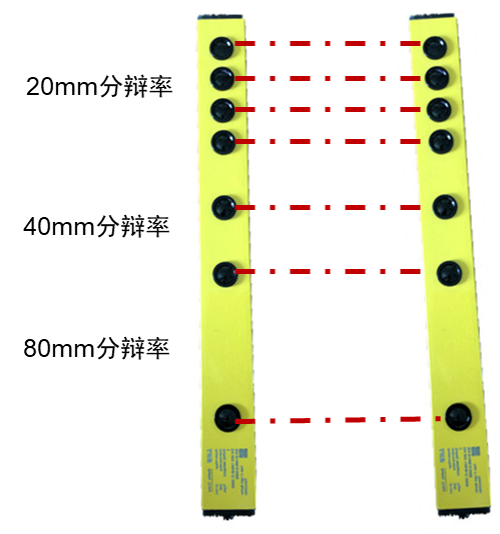

智能组合安全光幕 New
•一种可以根据现场应用环境设置分辩率大小的光幕
•保护高度 300 到 1500 mm可选
• 最大保护距离 12 m
•可适当避开障碍物
• 集成了手动或自动复位
• 外部继电器回馈输入 (EDM)
|
 |

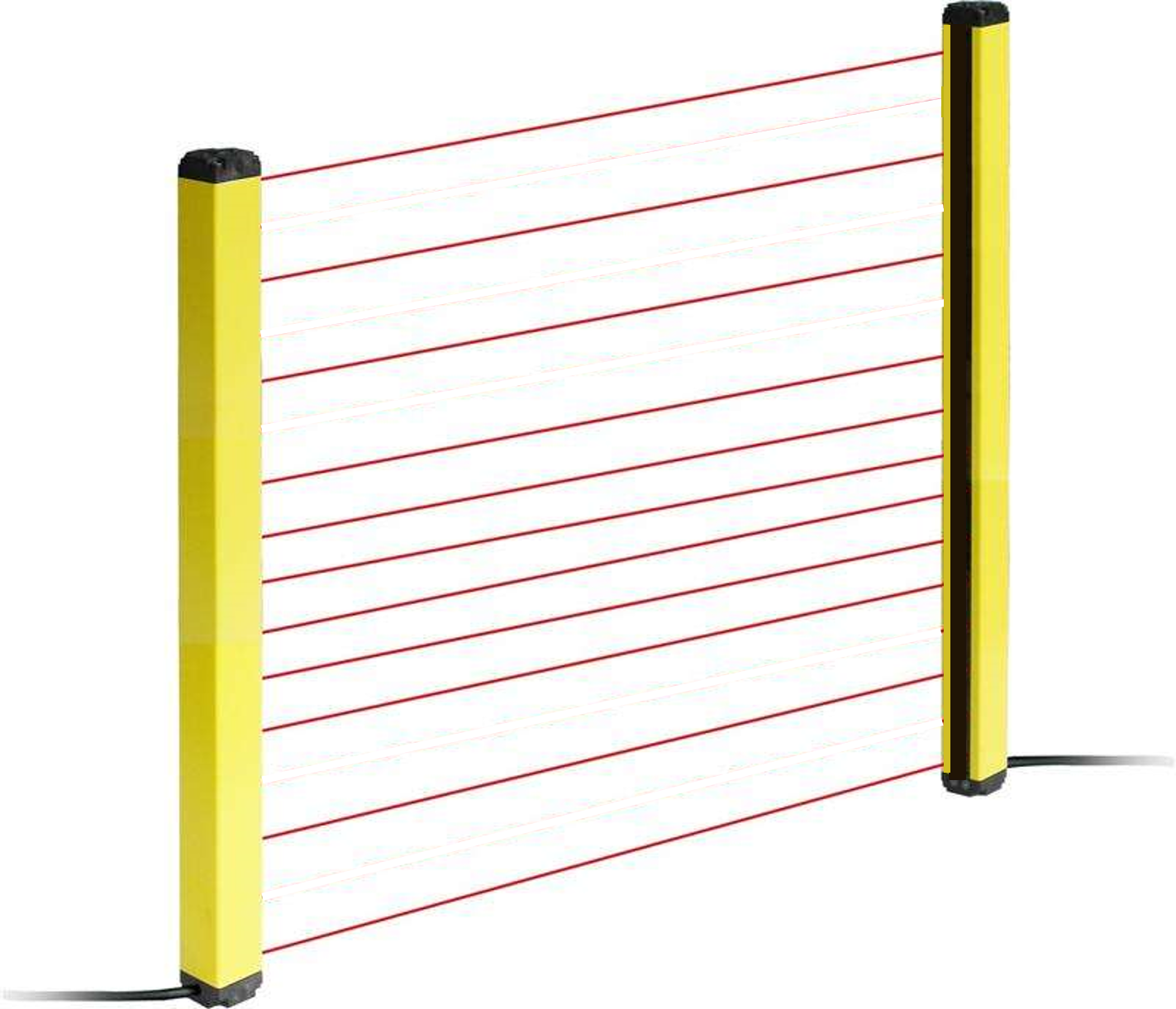

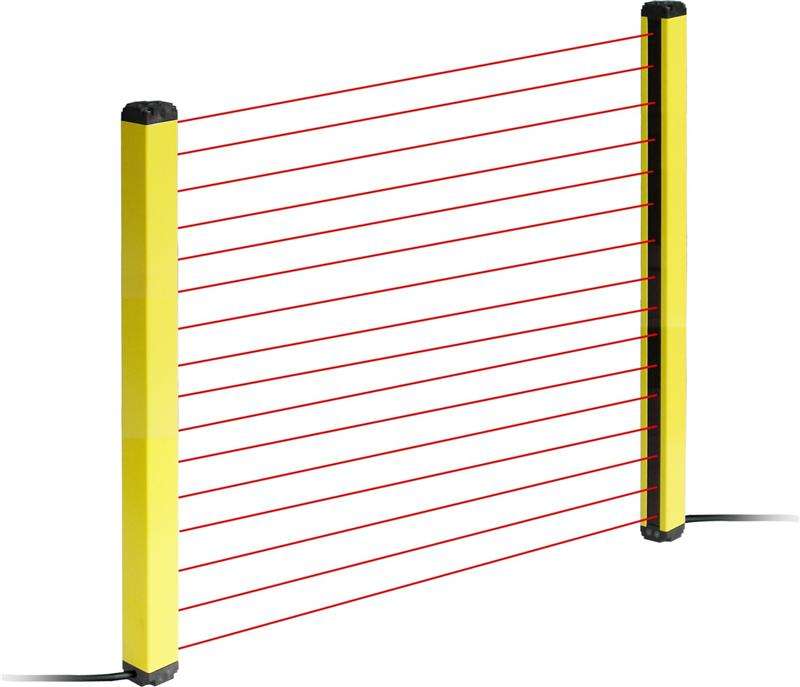

传统标准安全光幕
•分辩率是统一规格，单一设置
•保护高度是固定不可选
•不能避开障碍物
|
产 品 选 型  |
|
产品名称 |
产品类型 |
分辩率 |
高度 |
订货编号 |
|
智能组合光幕 |
DM2-3-**-*** |
20-50 |
300-1600mm |
DML2-3- |
|
智能组合光幕 |
DM2-5-**-*** |
50-70 |
600-1800mm |
DML2-5 |
|
智能组合光幕 |
DM2-7-**-*** |
70- |
800-1800mm |
DML2-7 |
|
说 明 |
| 技 术 性 能 |
可编程：每个光束可独立编程，最多可编程6个光点 可监控：对每条光束进行持续监测，以检测保护场内，是否存在物体在检测到物体时发出安全信号 省成本：根据加工环境设置光幕光点的检测距离，节省成本又能有效保护人员 从14mm检测手指到100mm检测人体都可自 己定制 可分区：同一套安全光幕，不同段落不同的分辨率，可设置不同的保护区域就是这么与众不同 |
 |
| 安 全 认 证 |
|
• Type 2 - IEC 61496-1-2 • Category 2 - ISO/EN 13849-1 • PL c - ISO/EN 13849-1 • SIL 2 - IEC 61508 • SIL CL 2 - EN 62061 |
|
|
|
| 技术资料 Technical data |
|
电压 Supply voltage |
24VDC +/- 5VDC |
|
投光受光耗电量Current consumption Tx,Rx (without load) |
< 10 mA at 30 VDC |
|
输出 Output |
PNP (NPN可选购） |
|
最大输出电流 Max. output current |
50 mA |
|
最大电容量 Max. capacitive load |
100 nF |
|
操作温度范围 Temperature range operation |
-40 … +60°C |
|
极性保护 Polarity protection |
Yes |
|
防水值 Enclosure rating |
IP65 |
|
抗光值 Max. ambient light |
100,000 Lux |
|
相关认证 Certificates CE批准中 |
CE 批准中 |
| 安 全 回 路 |
|
根据安全光幕的输入输出进行编程 最多可编程6束光点 1-2光束为报警区 2-4光束为减速区 4-6光束为停机区 |
|

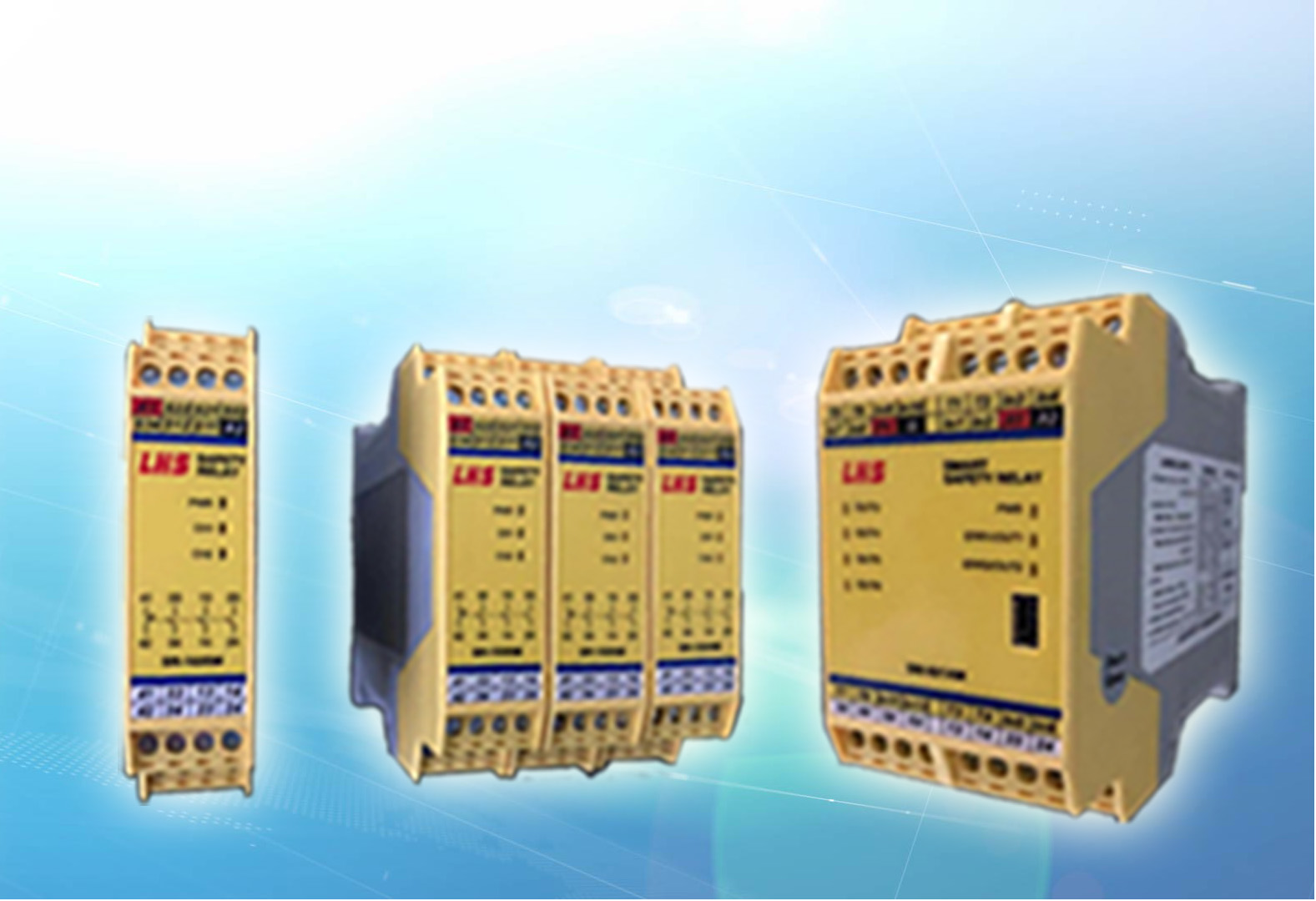

| 使用立宏LHS 安全模块的连接方法 |
|
|

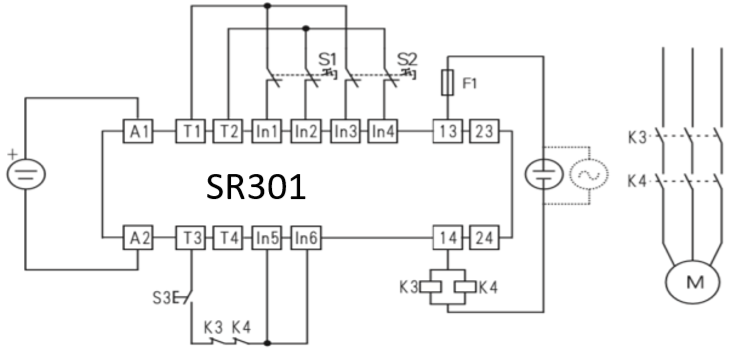

SR301系列安全控制器
输入输出信息可选可定制 可同时接三组安全方块 输入：三组 （安全方块、急停、门锁） 根据现场进行组 |
|
|

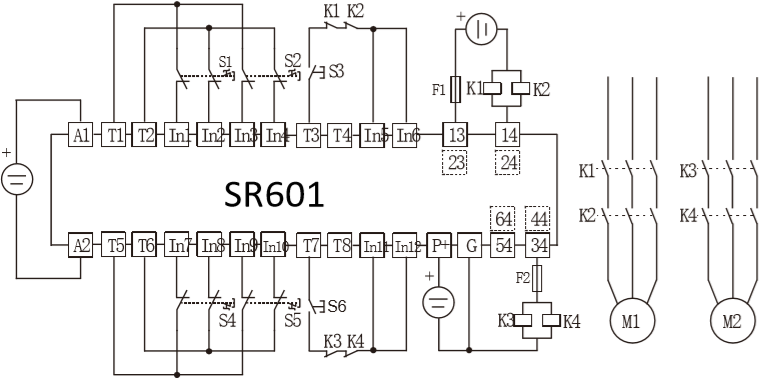

SR601系列安全控制器 可同时接6组安全方块 输入输出模式可定制 输入：六组 （安全方块、急停、门锁） 根据现场进行组合 |
