微型单保持电磁铁DK0211-保持式电磁铁：
【构成说明】
DK0211微型保持电磁铁由轭铁、固定铁芯、可动铁芯、线轴、导线、铜线、磁铁、固定等零件构成。
【产品特点】
C型开置式结构设计，安装方便简单，小巧的体积大保持力度、低功耗。
【产品应用】
DK0211系列保持电磁铁主要应用自动化行业、办公设备等等。
【基本参数】
基本尺寸：5*5*11mm
工作电压：DC3V~DC24V以内
工作行程：最大4mm,建议2mm以内
工作频率：100%ED/50% /25% /10% ...

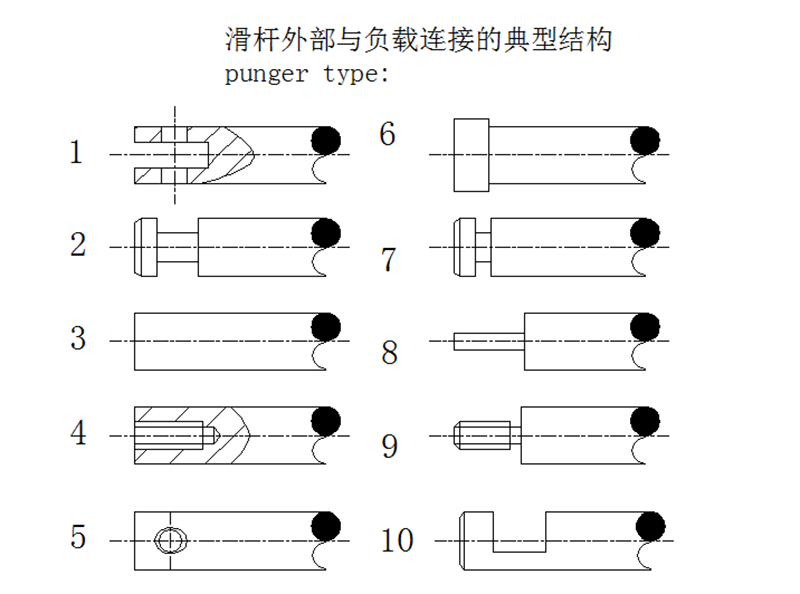

【负载样式】
此款产品由于体积小，适合制作成拉式产品，连接部分请参考以下：
DK0211L-12A15小型单保持电磁铁参数说明
额定参数(RATED PARAMETER)
电 压(VOLTAGE): DC12V
电 流(CURRENT): 0.8A(at 20℃ )
功 率(WATTAGE): 9.6W
直流电阻(DC RESISTANCE): 15Ω±10%周围温度20℃(Ambiance temperature20℃)
工作循环(DUTY CYCLE): 25%通电(Electrify 25%)
绝缘等级(INSULATION CLASS): B类(B CLASS)

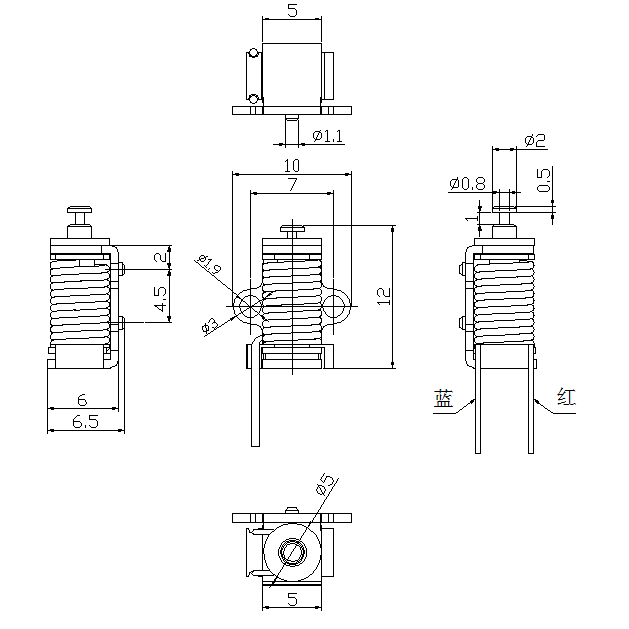

外形图(APPLEARANCE)
